0.6/1 kV 或 1.8/3 kV- 单芯无护套电缆

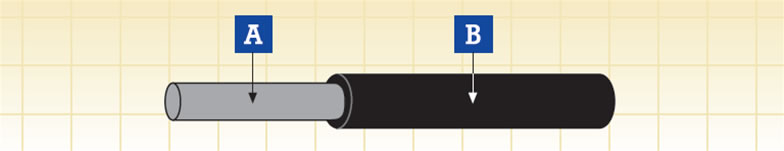

A. 导体 B. 绝缘
应用
在铁路运输机车的内部或外部安装时用作电力和控制电缆，在这种环境下搬运和安装成本是需要考虑的很重要因素。
用于控制，辅助和主电路接线如有线电视吊带，开关和控制面板，驾驶台等。
电缆结构
导体
符合HD383 (IEC 60228) class 5 标准的柔软镀锡退火铜丝
绝缘
符合EN 50264-1 标准 (EI 101 至 EI 104) 的低烟无卤弹性化合物
电气及机械性能
| 电压 |
0.6/1 kV 或 1.8/3 kV |
| 导体最高额定温度 |
90℃ ( 固定安装) |
| 允许最低环境温度 |
-25℃ /-40℃ ( 固定安装) |
| 最小弯曲半径 |
3 倍最大外径 (D<12mm) |
| 4 倍最大外径 (D>12mm) |
化学及环境特性
| EN 60684-2 |
无氟 |
| EN 50305; EN 60811-2-1 |
耐油及防燃料 |
| EN 50305 |
防臭氧 |
车载系统应用的防火性能
| EN 50306-2 |
危险等级 HL1, HL2/HL3, HL4 |
| DIN 5510-2 |
安全等级 1/2/3/4 |
| BS 6853 |
室内应用 1a, 1b, II; 室外应用 1a, 1b, II |
| NF F 16-101 |
FO |
基本防火性能
| EN 50265-2-1; IEC 60332-1; BS 4066-1 |
单根绝缘电线( 电缆) 垂直火焰传播测试 |
| EN 50266-2-4 + EN 50305; IEC 60332-3C |
成束电线( 电缆) 火焰传播测试 |
| VDE 0472 Teil 804; BS 4066-3; NFC 32070 |
|
| EN 50268-2; IEC 61034-2; VDE 0472 Teil 816 |
烟密度测试 |
| EN 50267-2-1; IEC 60754-1; VDE 0472 Teil 815 |
无卤测试 |
| EN 50267-2-2/3; IEC 60754-2; VDE 0472 Teil 813 |
气体腐蚀性测试 ( 酸度 & 传导性) |
| EN 50305; NFX 70-100; NFF 63808; TM1-04; BS6853 |
毒性指数测试 |
| NFF 16101; NFF 63808; BS6853 |
烟指数测试 |
0.6/1 kV
导体截面积 |
导体直径 (a) |
最小平均绝缘厚度 |
线缆外径 |
重量 |
最大导体阻抗 |
最小绝缘阻抗 |
最小 |
最大 |
20°C |
20°C |
90°C |
mm2 |
mm |
mm |
mm |
mm |
kg/km |
Ω/km |
MΩ·km |
MΩ·km |
1.0 |
1.25 |
0.8 |
2.8 |
3.2 |
18 |
20 |
65 |
0.65 |
1.5 |
1.5 |
0.8 |
3.0 |
3.5 |
20 |
13.7 |
55 |
0.55 |
2.5 |
1.95 |
0.8 |
3.4 |
3.9 |
30 |
8.21 |
50 |
0.5 |
4.0 |
2.5 |
0.8 |
3.9 |
4.6 |
50 |
5.09 |
40 |
0.4 |
6.0 |
3.0 |
0.9 |
4.6 |
5.4 |
70 |
3.39 |
35 |
0.35 |
10 |
3.9 |
1.1 |
5.8 |
6.8 |
130 |
1.95 |
30 |
0.3 |
16 |
5.0 |
1.1 |
7.2 |
8.5 |
170 |
1.24 |
30 |
0.3 |
25 |
6.4 |
1.3 |
8.6 |
10 |
260 |
0.795 |
30 |
0.3 |
35 |
7.7 |
1.3 |
10.2 |
11.5 |
350 |
0.565 |
25 |
0.25 |
50 |
9.2 |
1.5 |
11.6 |
13.5 |
500 |
0.393 |
25 |
0.25 |
70 |
11.0 |
1.5 |
13.3 |
15.5 |
690 |
0.277 |
20 |
0.2 |
95 |
12.5 |
1.6 |
14.9 |
17.4 |
910 |
0.210 |
20 |
0.2 |
120 |
14.2 |
1.6 |
16.5 |
19.3 |
1120 |
0.164 |
20 |
0.2 |
150 |
15.8 |
1.9 |
18.5 |
21.7 |
1430 |
0.132 |
15 |
0.15 |
185 |
17.5 |
1.9 |
20.1 |
23.6 |
1720 |
0.108 |
15 |
0.15 |
240 |
20.1 |
2.1 |
22.9 |
26.8 |
2290 |
0.0817 |
15 |
0.15 |
300 |
22.5 |
2.2 |
25.4 |
29.7 |
2810 |
0.0654 |
10 |
0.1 |
400 |
25.8 |
2.3 |
28.7 |
33.6 |
2690 |
0.0495 |
10 |
0.1 |
(a) = 仅供参考
1.8/3 kV
导体截面积 |
导体直径 (a) |
最小平均
绝缘厚度 |
线缆外径 |
重量 |
最大导体阻抗 |
最小绝缘阻抗 |
最小 |
最大 |
20°C |
20°C |
90°C |
mm2 |
mm |
mm |
mm |
mm |
kg/km |
Ω/km |
MΩ·km |
MΩ·km |
1.5 |
1.5 |
2.5 |
6.2 |
7.3 |
70 |
13.7 |
120 |
1.2 |
2.5 |
1.95 |
2.5 |
6.6 |
7.8 |
90 |
8.21 |
100 |
1.0 |
4.0 |
2.5 |
2.5 |
7.1 |
8.4 |
110 |
5.09 |
90 |
0.9 |
6.0 |
3.0 |
2.5 |
7.6 |
8.9 |
130 |
3.39 |
80 |
0.8 |
10 |
3.9 |
2.5 |
8.4 |
9.9 |
190 |
1.95 |
65 |
0.65 |
16 |
5.0 |
2.5 |
9.5 |
11.1 |
250 |
1.24 |
50 |
0.55 |
25 |
6.4 |
2.5 |
10.8 |
12.7 |
330 |
0.795 |
45 |
0.45 |
35 |
7.7 |
2.5 |
12.0 |
14.1 |
430 |
0.565 |
40 |
0.4 |
50 |
9.2 |
2.5 |
13.4 |
15.7 |
570 |
0.393 |
35 |
0.35 |
70 |
11.0 |
2.5 |
15.1 |
17.7 |
760 |
0.277 |
30 |
0.3 |
95 |
12.5 |
2.7 |
16.9 |
19.8 |
980 |
0.210 |
30 |
0.3 |
120 |
14.2 |
2.7 |
18.5 |
21.7 |
1210 |
0.164 |
25 |
0.25 |
150 |
15.8 |
2.7 |
20.0 |
23.4 |
1500 |
0.132 |
20 |
0.2 |
185 |
17.5 |
2.7 |
21.6 |
25.3 |
1800 |
0.108 |
20 |
0.2 |
240 |
20.1 |
2.7 |
24.1 |
28.2 |
2360 |
0.0817 |
20 |
0.2 |
300 |
22.5 |
2.7 |
26.3 |
30.8 |
2840 |
0.0654 |
15 |
0.15 |
400 |
25.8 |
2.9 |
29.8 |
34.9 |
3800 |
0.0495 |
15 |
0.15 |
(a) = 仅供参考 |
